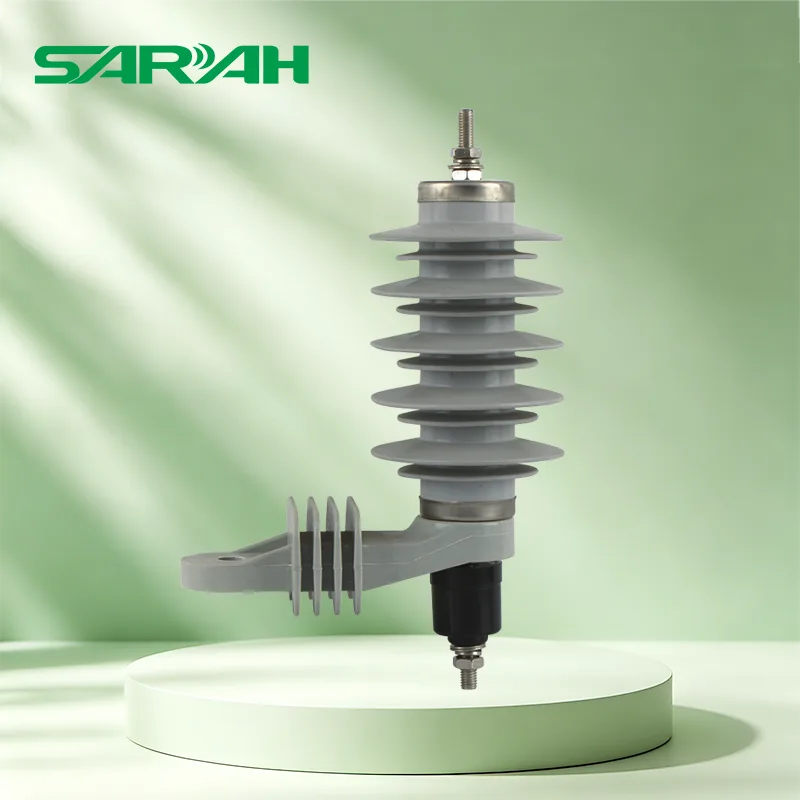

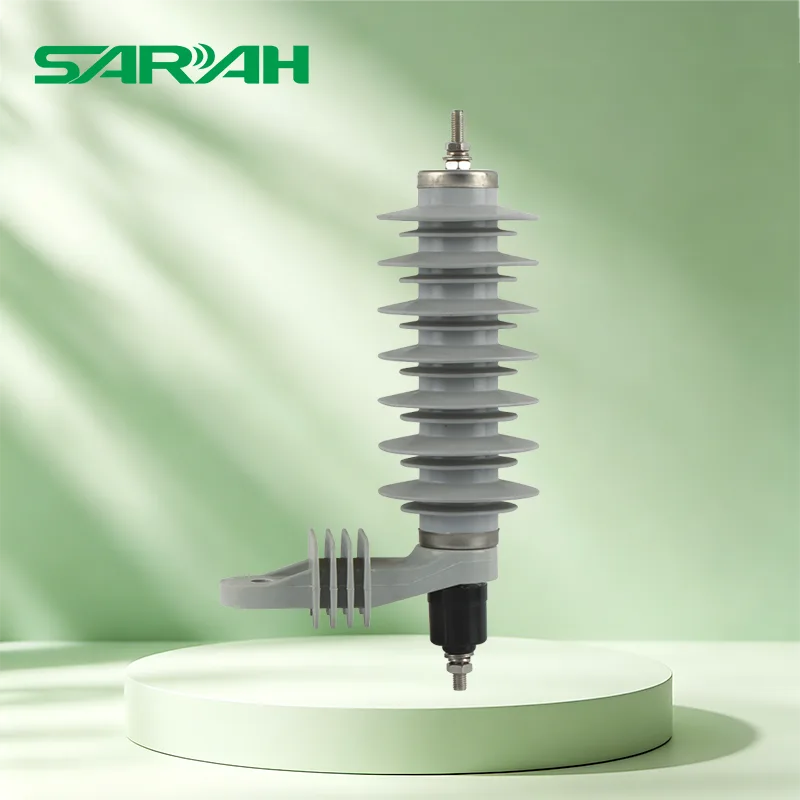

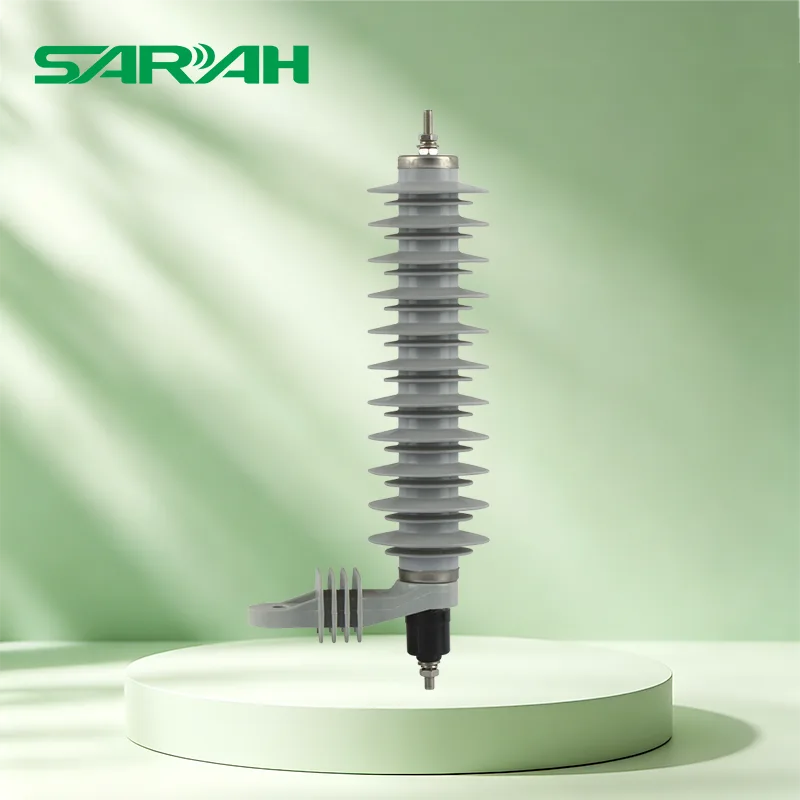

12KV পলিমার সার্জ অ্যারেস্টার
পাওয়ার সিস্টেমে, বজ্রপাতের ওভারভোল্টেজ এবং অপারেশনাল ওভারভোল্টেজ হল "অদৃশ্য ঘাতক" যা ট্রান্সফরমার, সুইচগিয়ার এবং তারের মতো সরঞ্জামগুলির নিরাপত্তার জন্য হুমকি দেয়। পেশাদার সরবরাহকারী SARAH ইলেকট্রিক দ্বারা চালু করা 12KV পলিমার সার্জ অ্যারেস্টার মাঝারি ভোল্টেজ বন্টন পরিস্থিতির জন্য খুবই উপযুক্ত। এটি উচ্চ-কার্যকারিতা জিঙ্ক অক্সাইড প্রতিরোধকগুলিকে প্রধান হিসাবে ব্যবহার করে সরঞ্জামগুলির জন্য সর্ব-আবহাওয়া বাজ সুরক্ষা প্রদান করে, যা পাওয়ার সিস্টেমের স্থিতিশীল অপারেশন নিশ্চিত করতে পারে।
সারাহ ইলেকট্রিকের উচ্চ-মানের 12KV পলিমার সার্জ অ্যারেস্টার, যার মূল হিসাবে "ভোল্টেজ সীমিতকরণ, ফুটো, পুনরুদ্ধার এবং নিরাপত্তা" রয়েছে, মাঝারি ভোল্টেজ বিতরণ সরঞ্জামগুলির জন্য একটি বাজ সুরক্ষা "ফায়ারওয়াল" তৈরি করে। এটি ট্রান্সফরমার, তার এবং সুইচগিয়ারের জন্য নির্ভরযোগ্য "অভিভাবক"।
পণ্যের পরামিতি
| মডেল নং | রেট ভোল্টেজ |
রেট কারেন্ট |
এমসিওভি | বর্তমান ইমপালস অবশিষ্ট ভোল্টেজ | লং ইমপালস সহ্য করা কারেন্ট 2000 μs |
4/10μs উচ্চ কারেন্ট ইমপালস সহ্য করা |
||
| 1/4 μs খাড়া কারেন্ট আবেগ |
8/20μs বজ্রপাত বর্তমান আবেগ |
30/60μs সুইচিং কারেন্ট ইমপালস |
||||||
| kV(rms) | kA(rms) | kV(rms) | kV(ক্রেস্ট) | kV(ক্রেস্ট) | kV(ক্রেস্ট) | kA(ক্রেস্ট) | kA(ক্রেস্ট) | |
| YH5W-12 | 12 | 5kA | 10.2 | 42.2 | 36 | 27 | 150 | 65 |
| YH10W-12 | 12 | 10kA | 10.2 | 42.2 | 36 | 27 | 250 | 100 |
ফাংশন
1. ভোল্টেজ সীমিত সুরক্ষা: সাধারণ ভোল্টেজের অধীনে, 12KV পলিমার সার্জ অ্যারেস্টার একটি উচ্চ প্রতিরোধী নিরোধক অবস্থা উপস্থাপন করে এবং এটি অ-পরিবাহী; যখন বজ্রপাত হয় বা ওভারভোল্টেজ ঘটে, তখন এটি তাত্ক্ষণিকভাবে কম প্রতিরোধের পরিবাহীতে চলে যায়, নিরোধক ভাঙ্গন এড়াতে সরঞ্জামের নিরাপদ সীমার মধ্যে বিপজ্জনক ভোল্টেজকে আটকে দেয়।
2. দ্রুত ফুটো: অভ্যন্তরীণ কাঠামোগত নকশা অপ্টিমাইজ করে, 5kA~10kA (কার্যকর মান) কভার করার একটি ফুটো ক্ষমতা সহ, বজ্রপ্রবাহ দ্রুত মাটিতে প্রবর্তন করা যেতে পারে, যা সময়মত ওভারভোল্টেজ শক্তি ছেড়ে দিতে পারে।
3. স্বয়ংক্রিয় পুনরুদ্ধার: ওভারভোল্টেজ অদৃশ্য হয়ে যাওয়ার পরে, সিস্টেমের স্বাভাবিক বিদ্যুৎ সরবরাহকে প্রভাবিত না করে এবং ম্যানুয়াল হস্তক্ষেপের প্রয়োজন ছাড়াই উচ্চ প্রতিরোধের অন্তরণ অবস্থা স্বয়ংক্রিয়ভাবে পুনরুদ্ধার করা হয়।
4. কোন অবিচ্ছিন্ন কারেন্ট, কোন বিস্ফোরণ এবং কোন জ্বলন নেই: জিঙ্ক অক্সাইড প্রতিরোধক প্রযুক্তি ব্যবহার করে, এটি শক্তি ফ্রিকোয়েন্সি ক্রমাগত কারেন্ট তৈরি করে না, অপারেশনের পরে ট্রিপ বা বিস্ফোরিত হয় না, সরঞ্জাম এবং কর্মীদের নিরাপত্তা নিশ্চিত করে।
পণ্যের সুবিধা
3kV, 6kV, 9kV, 12kV, 15kV, 18kV, 21kV, 24kV, 27kV, 30kV, 33kV, 36kV,3 ইত্যাদির প্রয়োজনীয়তা পূরণের জন্য একাধিক স্পেসিফিকেশন এবং মডেল (যেমন YH5W-3, YH10W-36, ইত্যাদি) প্রদান করুন। স্তর
উদাহরণ হিসাবে YH10W-36 নিলে, রেট করা ভোল্টেজ হল 36kV, সর্বোচ্চ একটানা অপারেটিং ভোল্টেজ (MCOV) হল 29.0kV, খাড়া তরঙ্গের অবশিষ্ট ভোল্টেজ হল 117kV, লাইটনিং ইমপালস রেসিডুয়াল ভোল্টেজ হল 103kV, ইমপুলেন্স ভোল্টেজ হল 29.0kV। 92.4kV, দীর্ঘমেয়াদী একটানা কারেন্ট সহ্য করে 250kA (শিখর) এবং 4/10 μs উচ্চ কারেন্ট সহ্য করে 100kA (শিখর)।
5kA এবং 10kA-এর দুটি রেটযুক্ত বর্তমান স্পেসিফিকেশনে বিভক্ত, বিভিন্ন লিকেজ চাহিদার পরিস্থিতির জন্য উপযুক্ত, যেমন ডিস্ট্রিবিউশন নেটওয়ার্ক, সাবস্টেশন, শিল্প অবকাঠামো ইত্যাদি।
আবেদন
বিতরণ নেটওয়ার্ক: 10kV, 35kV লাইন, পোল মাউন্ট করা ট্রান্সফরমার, সাবস্টেশন এলাকা এবং বক্স টাইপ সাবস্টেশন।
সাবস্টেশন: 3-35kV সুইচগিয়ার, ট্রান্সফরমার, সার্কিট ব্রেকার, বাসবার সুরক্ষা।
শিল্প/অবকাঠামো: কারখানা, খনি, আবাসিক এলাকা, ফটোভোলটাইক/উইন্ড পাওয়ার বক্স ট্রান্সফরমার, কেবল টার্মিনাল।
বহিরঙ্গন সরঞ্জাম: মেরু মাউন্ট সুইচ, রিং প্রধান ইউনিট, তারের শাখা বাক্স।
12KV পলিমার সার্জ অ্যারেস্টার ইনস্টল করার সময় সাধারণ ত্রুটিগুলি কী কী?
|
সাধারণ ত্রুটি |
পরিণতি |
সঠিক অভ্যাস |
|
অত্যধিক গ্রাউন্ডিং তারের দৈর্ঘ্য |
বর্ধিত অবশিষ্ট ভোল্টেজ; উল্লেখযোগ্যভাবে প্রতিরক্ষামূলক কর্মক্ষমতা হ্রাস |
গ্রাউন্ডিং তার যতটা সম্ভব ছোট রাখুন (≤0.5 মি) |
|
অপর্যাপ্ত গ্রাউন্ডিং তারের ক্রস-বিভাগীয় এলাকা |
বজ্রপাতের সময় গ্রাউন্ডিং তার উত্তপ্ত হয় বা গলে যায় |
তামার তার ≥16 mm²; অ্যালুমিনিয়াম তার ≥25 মিমি² |
|
অত্যধিক গ্রাউন্ডিং প্রতিরোধের |
অকার্যকর বাজ বর্তমান স্রাব; বর্ধিত অবশিষ্ট ভোল্টেজ |
গ্রাউন্ডিং প্রতিরোধ ≤10 Ω নিশ্চিত করুন |
|
একটি সংযোগ বিচ্ছিন্ন ইনস্টল করতে ব্যর্থতা |
ত্রুটিপূর্ণ গ্রেপ্তারকারী স্বয়ংক্রিয়ভাবে বিচ্ছিন্ন করতে পারে না |
সর্বদা একটি মিলে যাওয়া সংযোগ বিচ্ছিন্নকারী ইনস্টল করুন |
|
Ur/Uc রেটিং এর আন্ডার স্পেসিফিকেশন |
অস্থায়ী ওভারভোল্টেজ অধীনে তাপ পলাতক |
সিস্টেম গ্রাউন্ডিং পদ্ধতির উপর ভিত্তি করে সঠিক মডেল নির্বাচন করুন |
|
অনুপযুক্ত ইনস্টলেশন কোণ (কাত) |
দরিদ্র sealing; আর্দ্রতা প্রবেশ |
উল্লম্বভাবে ইনস্টল করুন; নিশ্চিত করুন যে বিচ্যুতি প্রস্তুতকারকের নির্দিষ্টকরণের মধ্যে রয়েছে |
|
ডাউন-কন্ডাক্টর লোহার নালীর মধ্য দিয়ে প্রবাহিত |
লোহার পাইপে প্রবাহিত স্রোত; বর্ধিত ঢেউ প্রতিবন্ধকতা |
অ-চৌম্বকীয় উপকরণ ব্যবহার করুন বা নালীগুলির মাধ্যমে রাউটিং এড়ান |
|
উচ্চতা সংশোধন প্রয়োগ করতে ব্যর্থতা |
উচ্চ উচ্চতায় অপর্যাপ্ত নিরোধক |
উচ্চতার মান অনুযায়ী ডেরেট >2,000 মি |
চালান এবং পরিষেবা
স্পট সাপ্লাই: নিয়মিত মডেলের (যেমন YH10W-10, YH5W-35, ইত্যাদি) পর্যাপ্ত ইনভেন্টরি থাকে এবং একই দিনে শিপমেন্ট সমর্থন করে।
কাস্টমাইজড পরিষেবা: বিশেষ ভোল্টেজ স্তর বা ইনস্টলেশন পরিবেশের জন্য 72 ঘন্টা দ্রুত কাস্টমাইজেশন পরিষেবা প্রদান করুন।
গ্লোবাল ডেলিভারি: SARAH দক্ষিণ-পূর্ব এশিয়া, মধ্যপ্রাচ্য এবং আফ্রিকার মতো বিদেশী বাজারগুলিকে কভার করে, যেমন বিমান এবং সমুদ্রের মালবাহী একাধিক লজিস্টিক পদ্ধতি সমর্থন করে।
