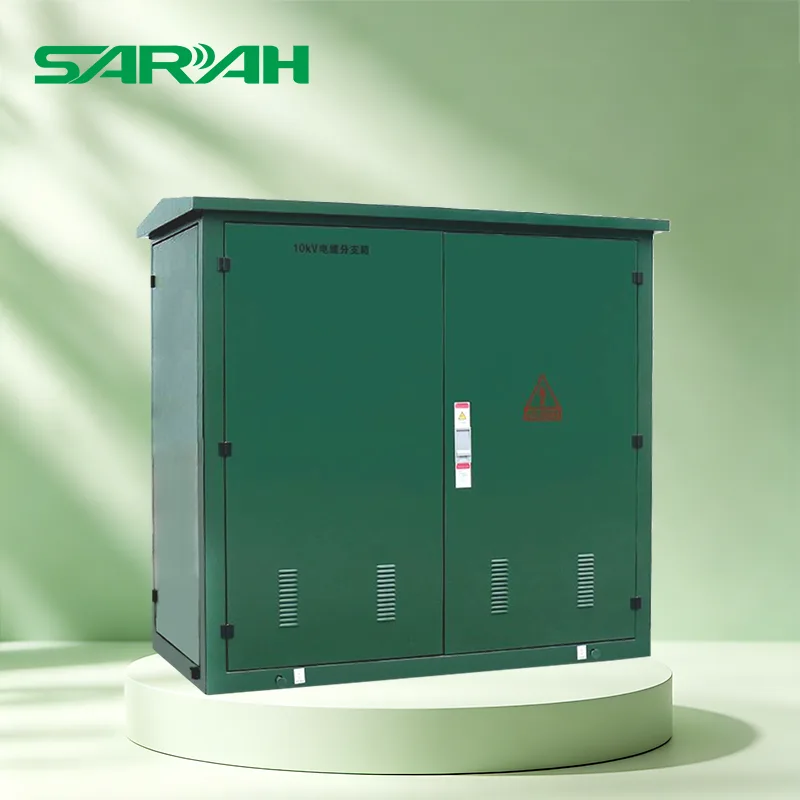

35KV প্যাড মাউন্ট করা ট্রান্সফরমার

সারাহ ইলেকট্রিক উচ্চ-মানের, টেকসই 35KV প্যাড মাউন্টেড ট্রান্সফরমার অফার করে। একটি নিরাপদ, আবদ্ধ নকশা সমন্বিত, এই সরঞ্জাম দীর্ঘমেয়াদী, ক্রমাগত অপারেশন জন্য উপযুক্ত এবং চমৎকার সুরক্ষা এবং আবহাওয়া প্রতিরোধের প্রস্তাব.

একটি 35kV প্যাড মাউন্টেড ট্রান্সফরমার কি?

একটি 35kV প্যাড মাউন্ট করা ট্রান্সফরমার হল একটি বহিরঙ্গন, আবদ্ধ বিতরণ ট্রান্সফরমার যা মাঝারি-ভোল্টেজ বিতরণ সিস্টেমের জন্য ডিজাইন করা হয়েছে। এটি একটি কংক্রিট প্যাডে ইনস্টল করা হয়েছে এবং ভূগর্ভস্থ তারের মাধ্যমে মাঝারি-ভোল্টেজ গ্রিডের সাথে সংযুক্ত, শেষ-ব্যবহারকারীর ব্যবহারের জন্য 35kV মাঝারি-ভোল্টেজ শক্তিকে নিম্ন-ভোল্টেজ শক্তিতে নামিয়ে দেয়।

এর কর্মক্ষম প্রবাহ নিম্নরূপ: 35kV গ্রিড → উচ্চ-ভোল্টেজ তারের ইনপুট → উচ্চ-ভোল্টেজ সুইচিং এবং সুরক্ষা → ট্রান্সফরমার দ্বারা ভোল্টেজ স্টেপ-ডাউন → কম-ভোল্টেজ বিতরণ আউটপুট → ব্যবহারকারী সরঞ্জাম।

অপারেশন চলাকালীন, প্রক্রিয়াটি নিম্নরূপ হয়:

1. 35kV পাওয়ার সাপ্লাই ভূগর্ভস্থ তারের মাধ্যমে ইউনিটে প্রবেশ করে।

2. উচ্চ-ভোল্টেজ সাইড সুইচগিয়ার নিয়ন্ত্রণ এবং সুরক্ষা প্রদান করে।

3. ট্রান্সফরমার ভোল্টেজ নিচে নেমে যায়।

4. কম-ভোল্টেজ সাইড ব্যবহারকারীকে পাওয়ার সরবরাহ করে।

প্রযুক্তিগত বিশেষ উল্লেখ

পণ্য বৈশিষ্ট্য

1. সম্পূর্ণরূপে আবদ্ধ নিরাপত্তা

35kV প্যাড-মাউন্ট করা ট্রান্সফরমারের সমস্ত লাইভ অংশগুলি একটি গ্রাউন্ডেড মেটাল হাউজিংয়ের মধ্যে সম্পূর্ণরূপে আবদ্ধ। কোন অতিরিক্ত বেড়া প্রয়োজন; ইউনিটটি সরাসরি পাবলিক এলাকায় যেমন ফুটপাথ, গ্রিন বেল্ট বা পার্কিং লটে ইনস্টল করা যেতে পারে, যাতে পথচারী এবং শিশুরা লাইভ উপাদানের সংস্পর্শে আসতে না পারে তা নিশ্চিত করে।

2. ডেড-ফ্রন্ট ডিজাইন

উচ্চ-ভোল্টেজ সাইড কনুই-টাইপ বিভাজ্য সংযোগকারী ব্যবহার করে। সমস্ত টার্মিনাল সম্পূর্ণরূপে রক্ষিত এবং সিল করা হয়, যাতে কর্মীরা অপারেশন এবং রক্ষণাবেক্ষণের সময় লাইভ অংশের সংস্পর্শে না আসে তা নিশ্চিত করে।

3. কমপ্যাক্ট ফুটপ্রিন্ট

ঐতিহ্যগত পোল-মাউন্টেড ট্রান্সফরমার বা সিভিল-নির্মিত সাবস্টেশনের তুলনায়, প্যাড-মাউন্ট করা ট্রান্সফরমারের একটি ছোট পদচিহ্ন এবং একটি নান্দনিকভাবে আনন্দদায়ক চেহারা রয়েছে যা শহুরে পরিবেশের সাথে সামঞ্জস্যপূর্ণ।

4. ভূগর্ভস্থ তারের সামঞ্জস্যপূর্ণ

ভূগর্ভস্থ বন্টন ব্যবস্থার জন্য বিশেষভাবে ডিজাইন করা হয়েছে, উচ্চ- এবং নিম্ন-ভোল্টেজ উভয়ই তারগুলি নিচ থেকে প্রবেশ করে এবং প্রস্থান করে। কোন ওভারহেড লাইন নেই, যা সিস্টেমকে তীব্র আবহাওয়ার প্রভাব থেকে প্রতিরোধী করে তোলে।

5. সমন্বিত সুরক্ষা

ইউনিটটি একটি উচ্চ-ভোল্টেজ লোড-ব্রেক সুইচ এবং ডুয়াল-ফিউজ সুরক্ষাকে সংহত করে, যা রিং-প্রধান পাওয়ার সাপ্লাই ক্ষমতা এবং ত্রুটি বিচ্ছিন্নতা সক্ষম করে।

6. দ্রুত ইনস্টলেশন

সারাহ ইলেকট্রিক কারখানায় পণ্যটি সম্পূর্ণরূপে তৈরি করা হয়েছে; অন-সাইট ইনস্টলেশনের জন্য ইউনিটটি চালু করার জন্য শুধুমাত্র বেস এবং তারের সংযোগে স্থাপন করা প্রয়োজন।

কিভাবে একটি 35kV প্যাড-মাউন্টেড ট্রান্সফরমারে রুটিন রক্ষণাবেক্ষণ সম্পাদন করবেন?

1. ত্রৈমাসিক/বার্ষিক রুটিন পরিদর্শন

● তেলের স্তর এবং তাপমাত্রা পরীক্ষা:তেল স্তর গেজ এবং তাপমাত্রা সূচকটি দৃশ্যত পরিদর্শন করুন। তেলের স্তর কম হলে, ফুটো পরীক্ষা করুন; যদি তেলের তাপমাত্রা অস্বাভাবিকভাবে বেশি হয়, তাহলে লোড কারেন্ট যাচাই করুন।

● ঘের চেহারা এবং জারা সুরক্ষা:স্ক্র্যাচ বা মরিচা জন্য ট্রান্সফরমার ঘের এর পেইন্ট ফিনিস পরিদর্শন; লবণ স্প্রে দিয়ে উপকূলীয় এলাকায়, ঘের পৃষ্ঠ থেকে নিয়মিতভাবে জমে থাকা লবণ পরিষ্কার করুন।

● নিরাপত্তা এবং সিলিং:সামনের দরজার তালা, সুরক্ষা ইন্টারলক পিন এবং সিলিং গ্যাসকেটগুলি অক্ষত আছে তা নিশ্চিত করতে এবং বৃষ্টি এবং পশুর অনুপ্রবেশের বিরুদ্ধে সুরক্ষা প্রদান করতে পরীক্ষা করুন।

2. প্রতি 2-3 বছরে গভীরভাবে পরিদর্শন

● তেলের নমুনা বিশ্লেষণ (DGA – দ্রবীভূত গ্যাস বিশ্লেষণ):অ্যাসিটিলিন এবং হাইড্রোজেনের মতো গ্যাসের বিষয়বস্তু পরিমাপ করতে তেলের নমুনা বের করুন, সম্ভাব্য অভ্যন্তরীণ প্রাথমিক আংশিক স্রাব বা অতিরিক্ত উত্তাপ সনাক্ত করতে সহায়তা করে।

● ফিউজ পরিদর্শন:বে-ও-নেট ফিউজের বাহ্যিক অংশ এবং অভ্যন্তরীণ ব্যাকআপ ফিউজ পরিদর্শন করুন যাতে আর্দ্রতা প্রবেশ বা তাপীয় ক্ষয়ের কোনো লক্ষণ নেই।

● কনুই সংযোগকারী এবং বুশিং অবস্থা:বার্ধক্য বা করোনা স্রাবের লক্ষণগুলির জন্য উচ্চ-ভোল্টেজ কনুই সংযোগকারীগুলির নিরোধক পরিদর্শন করুন৷

সাধারণ ত্রুটির জন্য দ্রুত সমস্যা সমাধানের নির্দেশিকা

FAQ

প্রশ্ন: একটি 35kV প্যাড-মাউন্ট করা ট্রান্সফরমার কি বাড়ির ভিতরে ইনস্টল করা যেতে পারে?

উত্তর: হ্যাঁ, যদি নিম্নলিখিত শর্তগুলি পূরণ করা হয়:

1. ভাল অন্দর বায়ুচলাচল এবং একটি পরিবেষ্টিত তাপমাত্রা 40°C এর বেশি না।

2. ফ্লোর লোড বহন ক্ষমতা ট্রান্সফরমারের ওজন সমর্থন করার জন্য যথেষ্ট।

3. জরুরী তেলের পিট বা তেল কন্টেনমেন্ট সুবিধার ব্যবস্থা (তেলের পরিমাণ > 1000L)।

4. অবাধ প্রবেশ পথ এবং অগ্নি নির্বাপক সুবিধা দিয়ে সজ্জিত।

5. প্রাকৃতিক এস্টার তেল-ভরা ইউনিটগুলি অন্দর ইনস্টলেশনের জন্য আরও উপযুক্ত।

প্রশ্ন: 35kV প্যাড-মাউন্ট করা ট্রান্সফরমারগুলি সমান্তরালভাবে কাজ করতে পারে?

উত্তর: হ্যাঁ, নিম্নলিখিত সমান্তরাল অপারেশন শর্ত পূরণ করা হয়:

1. অভিন্ন রেটেড ভোল্টেজ অনুপাত (বিচ্যুতি ≤ ±0.5%)।

2. অভিন্ন ভেক্টর গ্রুপ (যেমন, উভয় Dyn11)।

3. অনুরূপ প্রতিবন্ধক ভোল্টেজ (বিচ্যুতি ≤ ±10%)।

4. ক্ষমতার অনুপাত 3:1 এর বেশি নয়।

প্রশ্ন: সারাহ ইলেকট্রিকের 35kV প্যাড-মাউন্টেড ট্রান্সফরমারগুলি কোন আন্তর্জাতিক মান পূরণ করে?

উত্তর: আমাদের সম্পূর্ণ পণ্য লাইনটি IEEE C57.12.00, IEEE C57.12.34, এবং IEEE C57.12.28 / C57.12.29 সহ মার্কিন মানদণ্ডের সাথে কঠোরভাবে তৈরি করা হয়েছে।

বিস্তৃত তৃতীয় পক্ষের ধরনের পরীক্ষার রিপোর্ট পণ্যগুলির জন্য উপলব্ধ।
