একটি 33kV পোল মাউন্ট করা ট্রান্সফরমার কী এবং এটি কীভাবে নির্ভরযোগ্য পাওয়ার ডিস্ট্রিবিউশনকে সমর্থন করে?

A 33kV পোল মাউন্ট করা ট্রান্সফরমারএকটি 33kV বিতরণ নেটওয়ার্ক থেকে আবাসিক, কৃষি, বাণিজ্যিক, অবকাঠামো, বা নির্বাচিত শিল্প লোডের জন্য উপযুক্ত একটি নিম্ন ভোল্টেজে বিদ্যুৎ হ্রাস করার জন্য ইউটিলিটি খুঁটি বা সমর্থনকারী কাঠামোতে ইনস্টল করা একটি মাঝারি-ভোল্টেজ বিতরণ ট্রান্সফরমার। এর এলিভেটেড ইনস্টলেশন গ্রাউন্ড স্পেস সংরক্ষণ করতে এবং ওভারহেড ডিস্ট্রিবিউশন নেটওয়ার্কগুলির সাথে দক্ষতার সাথে সংহত করতে সহায়তা করতে পারে। যাইহোক, সফল স্থাপনা সঠিক ক্ষমতা নির্বাচন, ভোল্টেজ অনুপাত, নিরোধক স্তর, সুরক্ষা, কাঠামোগত লোডিং, পরিবেশগত অবস্থা এবং প্রযোজ্য ইউটিলিটি প্রয়োজনীয়তার সাথে সম্মতির উপর নির্ভর করে। একটি ট্রান্সফরমার নির্দিষ্ট করার আগে প্রজেক্ট ইঞ্জিনিয়ার, ডিস্ট্রিবিউটর, ঠিকাদার এবং পাওয়ার-সিস্টেম ক্রেতাদের বিবেচনা করা উচিত এই গাইডটি ব্যাখ্যা করে।

সূচিপত্র

1. একটি 33kV পোল মাউন্ট করা ট্রান্সফরমার কি?
2. কিভাবে একটি 33kV পোল মাউন্ট করা ট্রান্সফরমার কাজ করে?
3. প্রধান উপাদান কি কি?
4. কি প্রযুক্তিগত বিশেষ উল্লেখ গুরুত্বপূর্ণ?
5. এটা কোথায় ব্যবহার করা হয়?
6. নির্বাচন করার আগে ক্রেতাদের কি বিবেচনা করা উচিত?
7. কোন ইনস্টলেশন ফ্যাক্টর কর্মক্ষমতা প্রভাবিত করে?
8. কিভাবে নির্ভরযোগ্যতা এবং সেবা জীবন উন্নত করা যেতে পারে?
9. কি সাধারণ ক্রয় ভুল এড়ানো উচিত?
10. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
11. উপসংহার

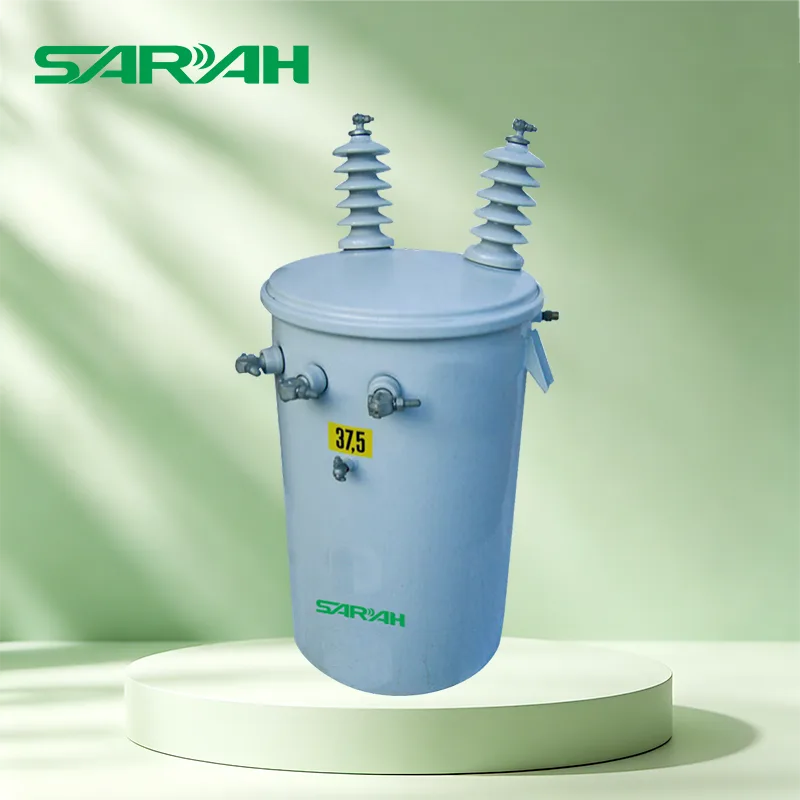

একটি 33kV পোল মাউন্ট করা ট্রান্সফরমার কি?

A 33kV পোল মাউন্ট করা ট্রান্সফরমারএকটি ডিস্ট্রিবিউশন ট্রান্সফরমার যা 33kV এর নামমাত্র প্রাথমিক ভোল্টেজ সহ একটি মাঝারি-ভোল্টেজ নেটওয়ার্ক থেকে বৈদ্যুতিক শক্তি গ্রহণ করার জন্য এবং ডাউনস্ট্রিম ব্যবহারকারীদের জন্য এটিকে একটি নিম্ন ভোল্টেজে রূপান্তর করার জন্য ডিজাইন করা হয়েছে। ট্রান্সফরমারটি মাটির উপরে খুঁটির উপর বা একটি ইঞ্জিনিয়ারড ওভারহেড সাপোর্ট ব্যবস্থা স্থল-স্তরের ঘেরের ভিতরে স্থাপন করার পরিবর্তে ইনস্টল করা হয়।

এই কনফিগারেশনটি বিশেষভাবে উপযোগী যেখানে ওভারহেড ডিস্ট্রিবিউশন ব্যবহারিক অবকাঠামো পছন্দ হিসেবে রয়ে গেছে। গ্রামীণ বিদ্যুতায়ন, কৃষি সুবিধা, বিচ্ছুরিত জনগোষ্ঠী, রাস্তার ধারের অবকাঠামো এবং কিছু বাণিজ্যিক লোড একটি ট্রান্সফরমারের দ্বারা উপকৃত হতে পারে যা খরচের বিন্দুর কাছাকাছি অবস্থিত।

পোল-মাউন্ট করা ট্রান্সফরমারগুলি ডিস্ট্রিবিউশন নেটওয়ার্ক এবং লোডের প্রয়োজনীয়তার উপর নির্ভর করে একক-ফেজ বা তিন-ফেজ কনফিগারেশনে ডিজাইন করা যেতে পারে। সাধারণ ট্রান্সফরমার নির্মাণে প্রাকৃতিক শীতলতা সহ একটি তেল-নিমজ্জিত নকশা ব্যবহার করা যেতে পারে, যদিও চূড়ান্ত কনফিগারেশন সর্বদা প্রকল্পের স্পেসিফিকেশন এবং প্রযোজ্য ইউটিলিটি মান দ্বারা নির্ধারিত হওয়া উচিত।

কিভাবে একটি 33kV পোল মাউন্ট করা ট্রান্সফরমার কাজ করে?

মৌলিক অপারেটিং নীতি হল ইলেক্ট্রোম্যাগনেটিক আনয়ন। বৈদ্যুতিক শক্তি উচ্চ-ভোল্টেজ উইন্ডিংয়ের মাধ্যমে ট্রান্সফরমারে প্রবেশ করে। কোরে উত্পাদিত চৌম্বক ক্ষেত্র কম-ভোল্টেজ ওয়াইন্ডিংয়ে একটি সংশ্লিষ্ট ভোল্টেজ প্ররোচিত করে। প্রাথমিক এবং মাধ্যমিক উইন্ডিংগুলিতে বিভিন্ন সংখ্যক বাঁক ব্যবহার করে, ট্রান্সফরমার আগত ভোল্টেজকে ডাউনস্ট্রিম বৈদ্যুতিক সরঞ্জামের প্রয়োজনীয় স্তরে হ্রাস করে।

ট্রান্সফরমার বৈদ্যুতিক শক্তি উৎপন্ন করে না। পরিবর্তে, সার্কিটের মধ্যে শক্তি স্থানান্তর করার সময় এটি ভোল্টেজের স্তর পরিবর্তন করে। প্রকৃত সেকেন্ডারি ভোল্টেজ স্থানীয় বিতরণ ব্যবস্থা, প্রকল্পের স্পেসিফিকেশন এবং ইউটিলিটি প্রয়োজনীয়তা অনুযায়ী পরিবর্তিত হতে পারে।

প্রধান উপাদান কি কি?

একটি নির্ভরযোগ্য পোল-মাউন্ট করা ট্রান্সফরমার একটি ট্যাঙ্ক এবং দুটি উইন্ডিংয়ের চেয়ে বেশি। প্রতিটি উপাদান বৈদ্যুতিক কর্মক্ষমতা, তাপ ব্যবস্থাপনা, যান্ত্রিক শক্তি, বা অপারেশনাল নিরাপত্তা অবদান.

কি প্রযুক্তিগত বিশেষ উল্লেখ গুরুত্বপূর্ণ?

একটি ট্রান্সফরমার শুধুমাত্র তার প্রাথমিক ভোল্টেজ দ্বারা নির্বাচন করা উচিত নয়। সম্পূর্ণ বৈদ্যুতিক স্পেসিফিকেশন অবশ্যই নেটওয়ার্ক, সংযুক্ত লোড, ইনস্টলেশন পরিবেশ এবং স্থানীয় কর্তৃপক্ষের প্রয়োজনীয়তার সাথে মেলে।

IEC 60076 সাধারণত পাওয়ার ট্রান্সফরমার ডিজাইন এবং পরীক্ষার জন্য উল্লেখ করা হয়, তবে প্রযোজ্য মান ক্রয় কর্তৃপক্ষ এবং গন্তব্য বাজারের বিরুদ্ধে নিশ্চিত হওয়া উচিত। কিছু ইউটিলিটি মাত্রা, জিনিসপত্র, ক্ষতি, পরীক্ষা, সুরক্ষা, মাউন্টিং এবং ডকুমেন্টেশন কভার করে বিস্তারিত প্রযুক্তিগত বৈশিষ্ট্য জারি করে।

এটা কোথায় ব্যবহার করা হয়?

এলিভেটেড ডিজাইন একটি 33kV পোল-মাউন্ট করা ট্রান্সফরমারকে ওভারহেড ডিস্ট্রিবিউশন নেটওয়ার্কের জন্য বিশেষভাবে উপযোগী করে যেখানে একটি ডেডিকেটেড গ্রাউন্ড-লেভেল ট্রান্সফরমার রুম নির্মাণ না করেই দক্ষতার সাথে বিদ্যুৎ সরবরাহ করা প্রয়োজন।

• গ্রামীণ বিদ্যুতায়ন:ছড়িয়ে ছিটিয়ে থাকা সম্প্রদায় এবং দূরবর্তী লোডগুলিতে বিদ্যুৎ বিতরণ সমর্থন করে।
• কৃষি সুবিধা:সেচ পাম্প, খামার ভবন, প্রক্রিয়াকরণ সরঞ্জাম, এবং অন্যান্য বিতরণ করা লোড সরবরাহ করতে পারে।
• আবাসিক বিতরণ:স্থানীয় ইউটিলিটি এই কনফিগারেশনের অনুমতি দিলে নির্বাচিত ওভারহেড আবাসিক নেটওয়ার্কগুলির জন্য উপযুক্ত।
• বাণিজ্যিক এলাকা:দোকান, ছোট সুবিধা, রাস্তার ধারের ব্যবসা এবং অন্যান্য বিতরণকৃত বাণিজ্যিক লোড পরিবেশন করতে পারে।
• অবকাঠামো প্রকল্প:নির্বাচিত আলো, যোগাযোগ, পরিবহন, এবং পাবলিক-সার্ভিস লোডের জন্য ব্যবহার করা যেতে পারে।
• হালকা শিল্প অ্যাপ্লিকেশন:উপযুক্ত যেখানে প্রয়োজনীয় লোড এবং ইনস্টলেশন শর্তাবলী ট্রান্সফরমারের ডিজাইন পরিসরের মধ্যে পড়ে।

প্রকৃত উপযুক্ততা লোডের আকার, নেটওয়ার্ক আর্কিটেকচার, পোল-লোডিং ক্ষমতা, সুরক্ষা সমন্বয়, পরিবেশগত অবস্থা এবং প্রযোজ্য ইউটিলিটি স্পেসিফিকেশনের উপর নির্ভর করে।

নির্বাচন করার আগে ক্রেতাদের কি বিবেচনা করা উচিত?

ডিস্ট্রিবিউটর, ইপিসি ঠিকাদার, ইউটিলিটি এবং প্রকল্পের মালিকদের জন্য, সবচেয়ে সাধারণ ক্রয়ের চ্যালেঞ্জ হল নেমপ্লেটে "33kV" সহ একটি ট্রান্সফরমার খুঁজে না পাওয়া। আসল চ্যালেঞ্জ হল প্রতিটি গুরুত্বপূর্ণ প্যারামিটার প্রকৃত প্রকল্পের সাথে মেলে তা নিশ্চিত করা।

কোন ইনস্টলেশন ফ্যাক্টর কর্মক্ষমতা প্রভাবিত করে?

সঠিক ইনস্টলেশন অত্যাবশ্যক কারণ এমনকি একটি সঠিকভাবে ডিজাইন করা ট্রান্সফরমারও যদি সহায়ক কাঠামো, বৈদ্যুতিক সংযোগ, গ্রাউন্ডিং বা সুরক্ষা ব্যবস্থা অপর্যাপ্ত হয় তবে অপারেশনাল সমস্যার সম্মুখীন হতে পারে।

কিভাবে নির্ভরযোগ্যতা এবং সেবা জীবন উন্নত করা যেতে পারে?

প্রতিরোধমূলক রক্ষণাবেক্ষণ নির্মাতার নির্দেশাবলী, ইউটিলিটি পদ্ধতি, অপারেটিং পরিবেশ এবং প্রযোজ্য প্রবিধানের উপর ভিত্তি করে হওয়া উচিত। উদ্দেশ্য হল উন্নয়নশীল সমস্যাগুলি ব্যর্থতা বা অপরিকল্পিত বিভ্রাটের আগে চিহ্নিত করা।

• ক্ষয়, শারীরিক ক্ষতি, তেল ফুটো বা অস্বাভাবিক অবস্থার জন্য ট্রান্সফরমারের বাহ্যিক অংশ পরিদর্শন করুন।
• নির্ধারিত পরিদর্শনের সময় বুশিং, সংযোগ, মাউন্টিং হার্ডওয়্যার এবং গ্রাউন্ডিং ব্যবস্থা পরীক্ষা করুন।
• ইনস্টলেশনের জন্য উপযুক্ত যেখানে লোডিং এবং তাপমাত্রা নিরীক্ষণ করুন।
• সুরক্ষা পরিকল্পনা অনুযায়ী সার্জ সুরক্ষা এবং সংশ্লিষ্ট বিতরণ সরঞ্জাম বজায় রাখুন।
• যেখানে প্রযোজ্য উপযুক্ত ট্রান্সফরমার-তেল পরিদর্শন এবং পরীক্ষার পদ্ধতি ব্যবহার করুন।
• পরীক্ষার রিপোর্ট, রক্ষণাবেক্ষণ রেকর্ড, নেমপ্লেট তথ্য, এবং প্রতিস্থাপন-অংশের ডেটা সমস্ত সরঞ্জামের জীবনচক্র জুড়ে অ্যাক্সেসযোগ্য রাখুন।

রক্ষণাবেক্ষণের প্রয়োজনীয়তা ট্রান্সফরমার ডিজাইন এবং অপারেটিং পরিবেশের মধ্যে উল্লেখযোগ্যভাবে পরিবর্তিত হয়। একটি উপকূলীয় ইনস্টলেশন, উদাহরণস্বরূপ, কম পরিবেশগত এক্সপোজার সহ একটি অভ্যন্তরীণ ইনস্টলেশনের চেয়ে ক্ষয় সুরক্ষার দিকে বেশি মনোযোগের প্রয়োজন হতে পারে।

কি সাধারণ ক্রয় ভুল এড়ানো উচিত?

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

উপসংহার

A 33kV পোল মাউন্ট করা ট্রান্সফরমারওভারহেড নেটওয়ার্কের জন্য মাঝারি-ভোল্টেজ বিদ্যুৎকে ব্যবহারযোগ্য বিতরণ শক্তিতে রূপান্তর করতে গুরুত্বপূর্ণ ভূমিকা পালন করে। এর কমপ্যাক্ট এলিভেটেড কনফিগারেশন গ্রামীণ বিদ্যুতায়ন, কৃষি সুবিধা, আবাসিক নেটওয়ার্ক, বাণিজ্যিক বিতরণ, অবকাঠামো প্রকল্প এবং নির্বাচিত শিল্প অ্যাপ্লিকেশনের জন্য উপযুক্ত হতে পারে।

সবচেয়ে গুরুত্বপূর্ণ ক্রয়ের সিদ্ধান্ত হল "33kV" লেবেলযুক্ত একটি ট্রান্সফরমার বেছে নেওয়া নয়। ক্রেতাদের সম্পূর্ণ বৈদ্যুতিক স্পেসিফিকেশন মূল্যায়ন করা উচিত, যার মধ্যে রয়েছে ক্ষমতা, সেকেন্ডারি ভোল্টেজ, ফেজ, ফ্রিকোয়েন্সি, ইনসুলেশন লেভেল, প্রতিবন্ধকতা, কুলিং পদ্ধতি, ট্যাপ রেঞ্জ, সুরক্ষা ব্যবস্থা, ইনস্টলেশন পরিবেশ, প্রযোজ্য মান, পরীক্ষা, ডকুমেন্টেশন এবং যান্ত্রিক প্রয়োজনীয়তা।

প্রকল্পের মালিক এবং পরিবেশকদের জন্য, একজন অভিজ্ঞ নির্মাতার সাথে কাজ করা স্পেসিফিকেশন নিশ্চিতকরণ এবং কাস্টমাইজেশনকে সহজ করতে পারে।Yueqing সারাহ ইলেকট্রিক কোং, লি. ডিস্ট্রিবিউশন ট্রান্সফরমার প্রয়োজনীয়তা, প্রযুক্তিগত বৈশিষ্ট্য, অ্যাপ্লিকেশন শর্তাবলী, এবং কাস্টমাইজড কনফিগারেশন জড়িত প্রকল্প আলোচনা সমর্থন করতে পারে।

আপনার বিতরণ প্রকল্পের জন্য একটি 33kV ট্রান্সফরমার সমাধান খুঁজছেন? আপনার ভোল্টেজ অনুপাত, ক্ষমতা, ফেজ, ফ্রিকোয়েন্সি, ইনস্টলেশন পরিবেশ, এবং একটি উপযুক্ত কনফিগারেশন নিয়ে আলোচনা করতে Yueqing Sarah Electric Co., Ltd. এর সাথে প্রযোজ্য মান শেয়ার করুন। প্লিজআমাদের সাথে যোগাযোগ করুনপ্রযুক্তিগত পরামর্শ এবং প্রকল্প-নির্দিষ্ট ট্রান্সফরমার প্রয়োজনীয়তার জন্য।
